Koffer-Rahmen

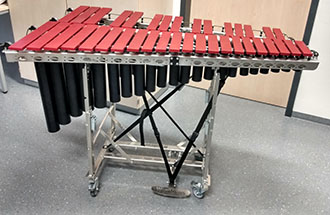

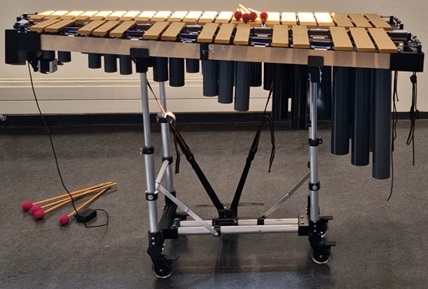

  • weitgehend 3D gedruckter Rahmen und vollständig 3D gedruckte Resonanzrohre

  • Holz-Träger und Aluminium Rohre

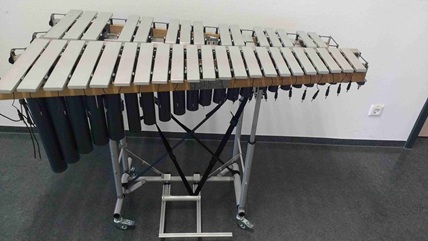

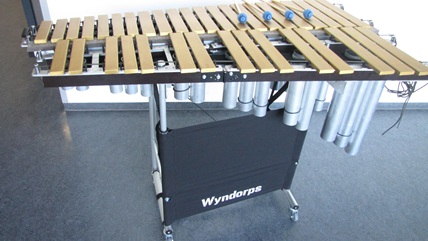

  • Holz-Rahmen und einfaches Aluminium-Untergestell aus ITEM-Profilen

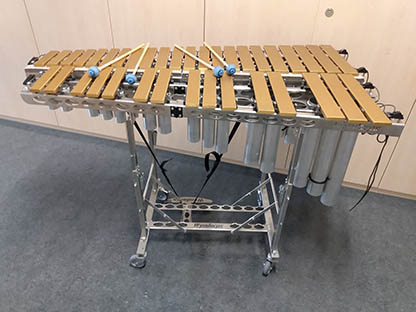

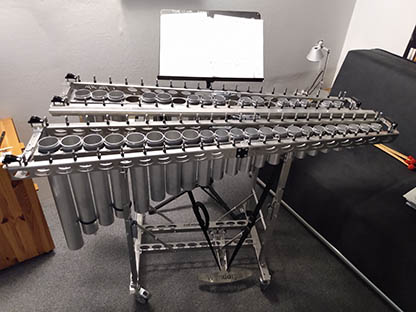

  • komplett Aluminium-Rahmen (1)

  • komplett Aluminium-Rahmen (2)

  • komplett Aluminium-Rahmen (3)

  • komplett Aluminium-Rahmen (4)

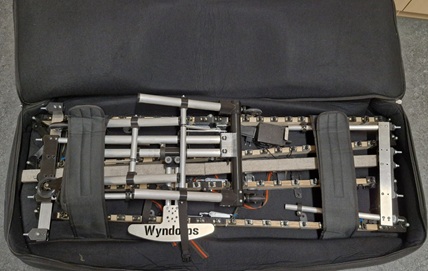

  • Teilzerlegter Rahmen-Transport in einer Keyboard-Tasche

Die Koffer-Rahmen wurden mit dem Ziel eines minimalen Transportvolumens bei gleichzeitig minimalen Verpackungsmaßen entwickelt.

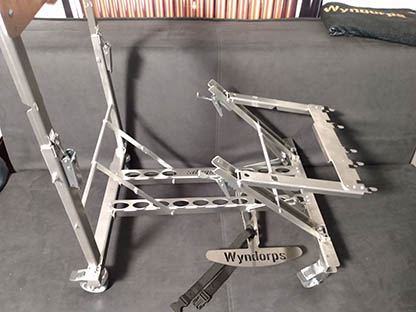

Natürlich muss der Koffer-Rahmen nicht für jeden Transport komplett zerlegt werden. Der Rahmen passt zusammen mit dem zusammengeklappten Grundgestellt bei ausgeklappten tragrahmen gut in eine Keyboard-Tasche.


Download Rahmendaten

Samtliche Komponenten zur Herstellung eines 3D-Rahmens für Musser M55-Klangplatten sind im folgenden Download im Step-Format enthalten.

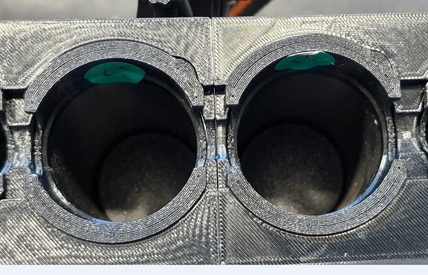

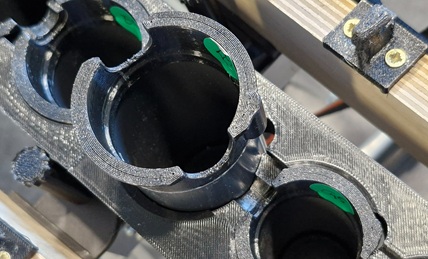

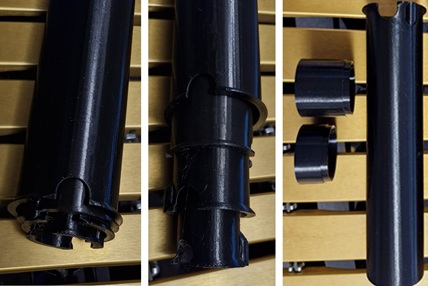

"Rohr - in - Rohr" - Konzept

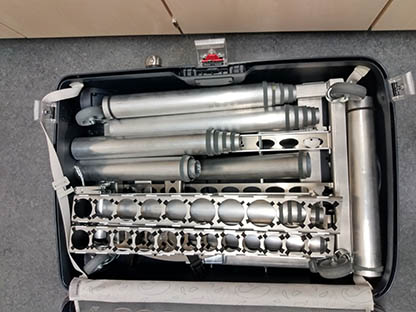

Bei dem "Rohr - in - Rohr" - Konzept können für Flug- oder Bahntransport je bis zu 4 Resonanzrohre ineinander gesteckt verpackt werden.

Bei Resonanzrohren aus Aluminium oder PVC können bedingt durch die Abstufung der Rohrdurchmesser in der Regel maximal 3 Rohre ineinander gesteckt werden. An die Rohre müssen dann jeweils ein 3D-gedrucktes Kopfstück zur Positionierung und Aufnahme im Rohrhalter angeklebt werdenoder alternative Fixierungsverfahren (Ausprägungen bei Aluminium) angewendet werden.

Die längeren Resonanzrohre werden in zwei Teilen gedruckt und dann zusammengeklebt.
