Schritt 7: Feinstimmen
Das Stimmen von Klangplatten nach diesen Hinweisen erfolgt auf eigenes Risiko. Der Autor gibt keinerlei Gewährleistung.
Stimmzonen

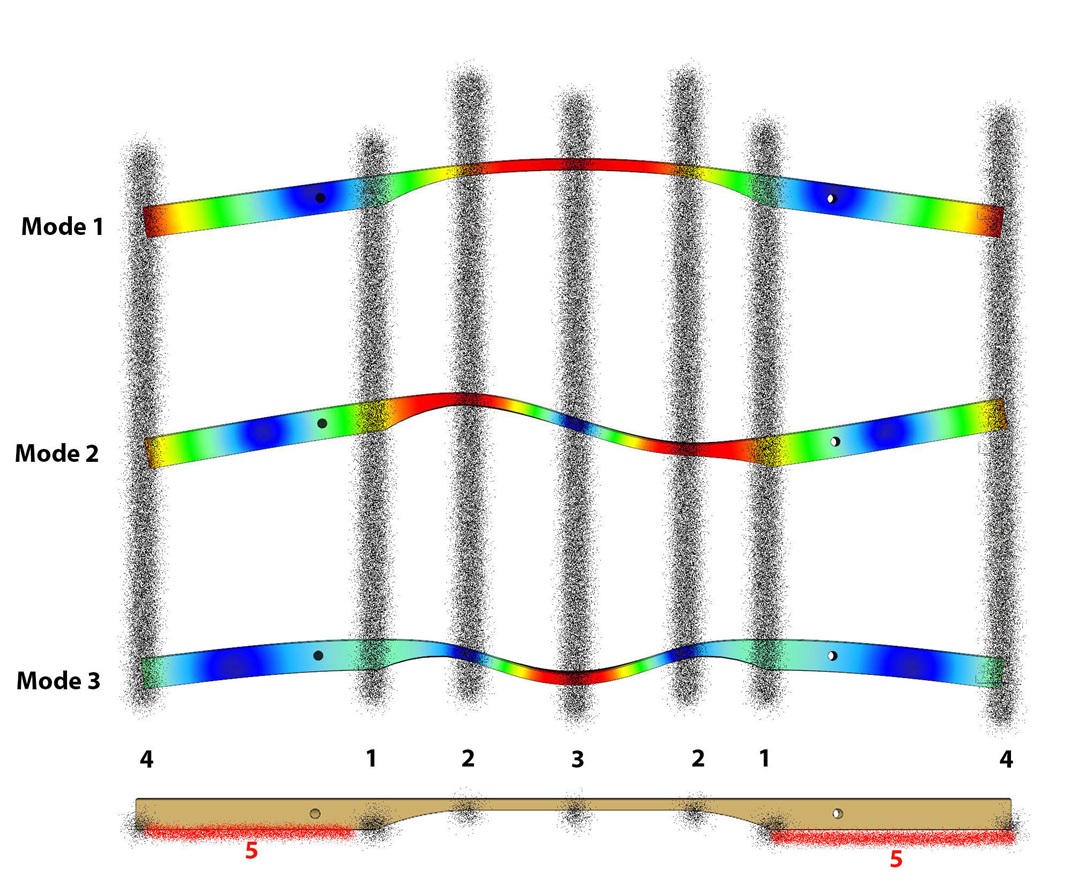

Die Stimmzonen einer Klangplatte sind als gepunktete Streifen markiert und nummeriert. Die größte Wirkung auf den jeweiligen Eigenmode wird immer dann erreicht, wenn man Material an den Stellen der größten Auslenkung entfernt.
So wirkt sich eine Materialabnahme in Zone 3 sehr stark auf den Mode 1 (Grundton) und den Mode 3 aus. Auf den Mode 2 hat da Schleifen dort nahezu keine Auswirkung, da dort der Knoten für diesen Mode liegt.
Eine Materialabnahme in den Zonen 2 reduziert sehr deutlich die Frequenz aus Mode 2 , da dort das Maximum der Auslenkung liegt. Allerdings tritt gleichzeitig eine erhebliche Reduzierung an Mode 1 auf, auch wenn dort nicht das Maximum der Verformung liegt. Dagegen gibt es kaum eine Wirkung auf Mode 3, da im Knoten gelegen.
Die Materialabnahme in den Zonen 1 erreicht eine deutliche Reduzierung der Frequenz aus Mode 3, da in einem Schwingungsbauch mit größerer Auslenkung gelegen, sowie mittlere Reduzierung an Mode 2 und geringere Reduzierung an Mode 1.
Ein Materialabnahme in den Zonen 4 reduziert die Frequenzen aller Moden recht stark, da dort bei allen Moden die großen Schwingungsamplituden liegen.
Eine Materialabnahme in Zone 5 erhöht die Frequenzen aller Moden, insbesondere Mode 1, dann Mode 2 und am wenigsten Mode 3. Dieser Ansatz wird nur benötigt, falls eine Klangplatte tiefer als die Zielfrequenz gestimmt wurde.
Die Materialentfernung einer Stimmzone sollte immer möglichst symmetrisch zu beiden Achsen der Klangplatte (also längs und quer) erfolgen.
Vorgehensweise beim Stimmen
Da beim Stimmen einer Klangplatte das Ziel besteht, jeden Mode in einen definierten Frequenzbereich zu bringen ist eine logische Reihenfolge der Stimmschritte erforderlich:
Ausgehend von einer geeigneten Vorgeometrie wird zunächst durch Materialentfernung in den Zonen 1 versucht, den Mode 3 in die Nähe oberhalb der gewünschten Frequenz zu bringen.
Dann wird durch Materialentfernung in den Zonen 2 der Mode 2 nahe an die gewünschte Frequenz zu bringen. Dabei verändert sich auch Mode 1 mit.
Zum Schluss wird durch Materialentfernung in Zone 3 der Grundton (Mode 1) gestimmt. Dabei senkt sich Mode 3 auch etwas mit ab. Daher war im ersten Schritt dort eine Reserve erforderlich.
Der Stimmbereich 4 sollte nicht verwendet werden. Der Stimmbereich 5 wird nur verwendet, wenn die Klangplatte zu tief gestimmt ist.
Generell ist es empfehlenswert nicht zu versuchen gleich auf den ersten Schritt genau auf die Zielfrequenz zu kommen, sondern sich in kleinen Schritten dem Ziel anzunähern und den gesamten Prozess mehrfach zu durchlaufen. Es ist nicht möglich, eine Prozentsatz für die jeweilige Wirkung der Materialbaträge anzugeben, aber man bekommt recht schnell ein gutes Gefühl dafür, wieviel Material man jeweils abnehmen muss.
Weiterhin ist es empfehlenswert einen Plattensatz in der logischen Reihenfolge (also vom tiefsten zum höchsten Ton, oder umgekehrt) zu bearbeiten, da dann die erforderlichen Maßnahmen von Platte zu Platte sehr ähnlich sind.
Korrektur-Stimmen

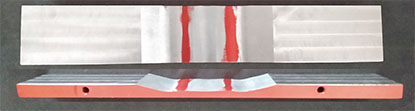

Raising the pitch of a bar that is tuned too low by milling off a layer from the underside..This method is only recommended to a limited extent, as the bar position on the damper and thus the damping behavior are changed by the material removal.

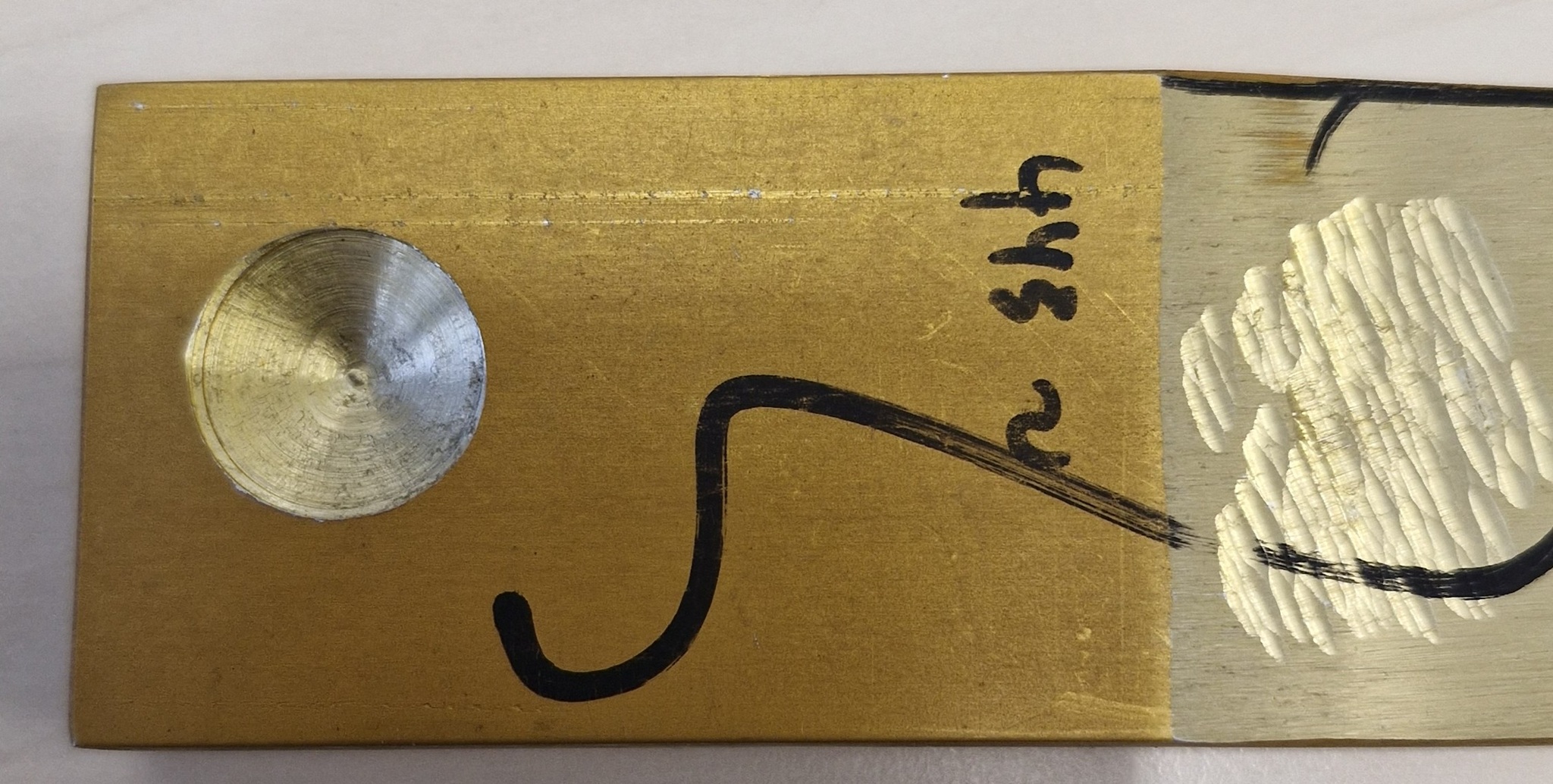

It is better to drill larger holes on both sides, centered between the outer edge and the cord hole in the underside of the bar.
Stimm - Methoden
Wir haben für das Feinstimmen unterschiedliche Methoden getestet. Alle Methoden führen sorgfältig angewendet zum gleichen Ergebnis. D.h. die Wahl der Methode ist allein abhängig von den zur Verfügung stehenden Werkzeugen.

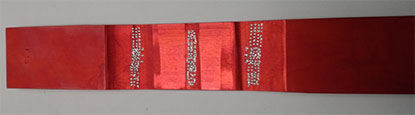

Fine tuning with a rotary tool before anodizing(Musser original bar)
Fine tuning with a small rotary tool after anodizingA larger rotary tool would have been better, but we didn't have one available.
Fine tuning with a belt sander after anodizingThe belt sander works very well, but you have to work very carefully because you can remove a lot of material quite quickly.
Tuning with a hand file before anodizingThe change in the frequency spectrum caused by anodizing is not taken into account and must be known in advance.
Tuning with a hand file and subsequent sanding after anodizing.Works very well, but is a bit tiring with a complete set of bars.
