Plattenhalter

Ich habe im Laufe der zeit eine Vielzahl an unterschiedlichen Plattenhaltervarianten verwendet, dabei aber immer das Ziel verfogt, möglichst viel Wirkung des Schlagimpulses gegen den Rahmen abzudämpfen.

  • Angefangen habe ich mit starren Schraubplattenhaltern mit einer Gummi-Einlage zur Schnurdurchführung. Das hat aber den Nachteil, dass die Platten nicht oder nur mit viel Aufwand abgenommen bzw. aufgelegt werden können.
  • Die Aluminium-Plattenhalter auf Gummi-Puffer sind sehr gut, aber auch sehr aufwendig in der Herstellung, da in das schmale Aluminiumelement  (Laserschneiden) noch ein Gewinde eingebracht werden muss.
  • Die EPDM-Plattenhalter benötigen eine geschlizte Aufnahme (Aluminiumleiste) auf dem Rahmen was ein zusätzliches Gewicht zur Folge hat. Auch ist das Wasserstrahlschneiden ein hher Kostenfaktor. Allerdings sind diese Plattenhalter sehr angenehm zu spielen und haben ein sehr gutes Impuls-Dämpfungsvermögen.
  • Die 3D-gedruckten Plattenhalter mit integrierter Mutter sind sehr gut für Rohr oder Blechrahmen geeignet, aber der unterbrochene Druck zum  Einlegen der Muttern ist recht aufwendig.


Rigid bar post with rubber insert

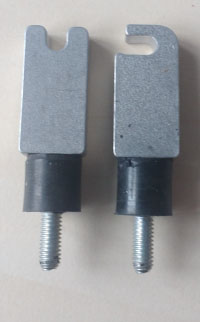

Aluminum bar post on rubber buffer

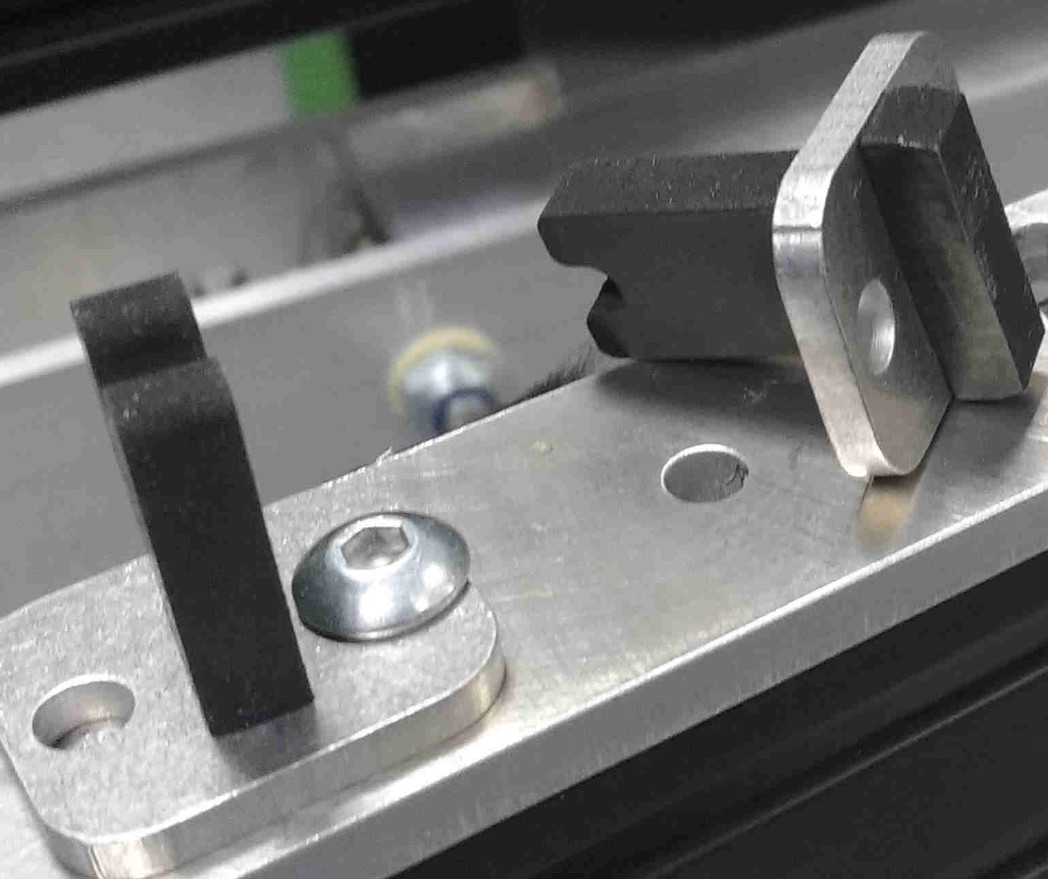

EPDM post (water jet cut from EPDM sheet)

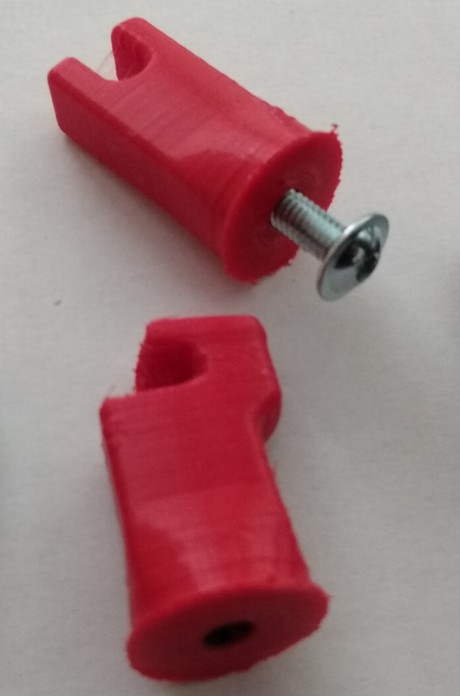

3D printed bar post with integrated nut

3D gedruckte Plattenhalter

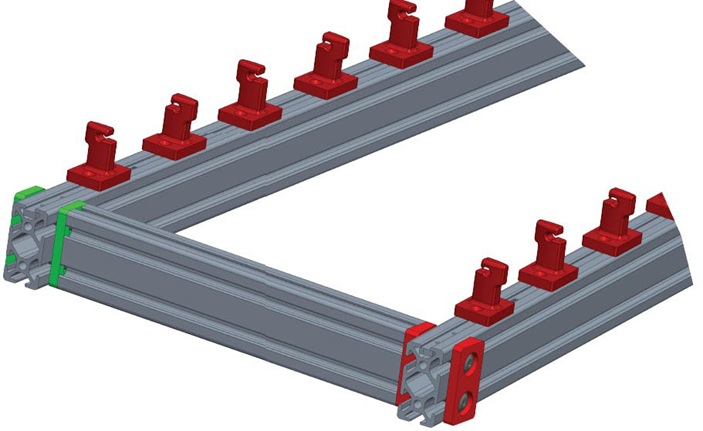

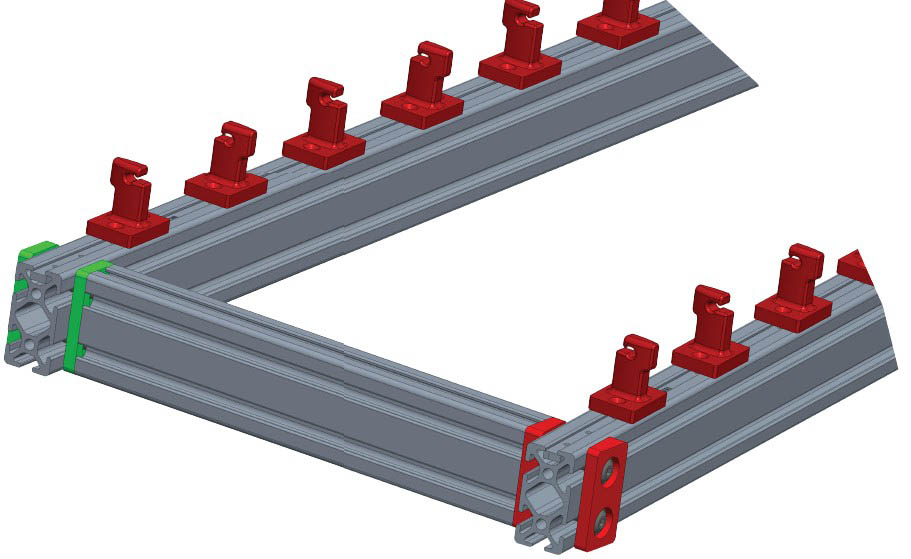

Am besten bewährt haben sich am Ende aus TPU 3D gedruckte Plattenhalter zum Aufschrauben in Hakenform.

Diese lassen sich zum Einen auf jedem Rahmentyp verwenden und ermöglichen in alternierender Anordnung einen sicheren Transport der Klangplatten auf dem Rahmen (interessant wenn man Pickups nutzt), aber gleichzeitig die Möglichkeit, die Platten wie gewohnt einfach abzunehmen und auch wieder aufzulegen.

Die 3D-Druckdaten der Plattenhalter stehen zum freien Download zur Verfügung.
